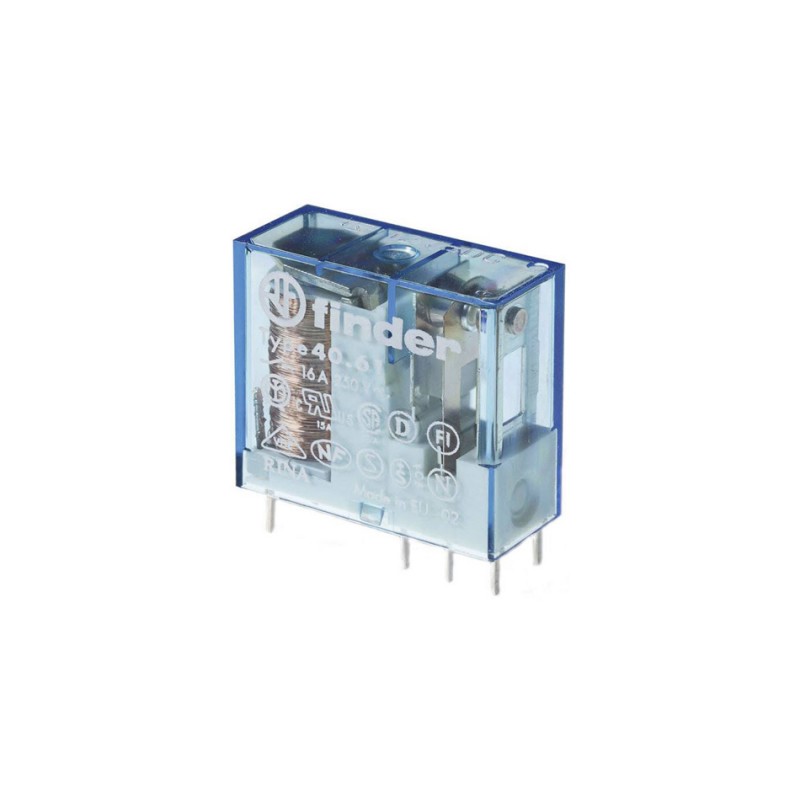

Mini Relé 40.61 1 contacto 16A 24Vdc

- Opções com módulos de sinalização e proteção EMC Série 99 e módulo temporizador 86.30
- Categoria de proteção ambiental: RT II - à prova de fluxo (Standard) RT III - lavável (Opção)

Características dos Contactos
- Configurações dos Contactos: 1 Reversível (SPDT)
- Corrente Nominal/Máx. Corrente Instantânea A: 16/30**
- Tensão Nominal/Máx. Tensão Comutável VAC: 250/400
- Carga Nominal em AC1 VA: 4000
- Carga Nominal em AC15 (230VAC) VA: 1000
- Potência motor Monofásico (230VAC) kW: 0.55
- Capacidade de Ruptura em DC1: 30/110/220 VA: 16/0.6/0.25
- Carga Mínima Comutável mW (V/mA): 500 (10/5)
- Material dos Contactos Standard: AgCdo

Características de Alimentação
- Tensão Nominal (U_N) VAC: 6 - 12 - 24 - 48 - 60 - 110 - 120 - 230 - 240
- Tensão Nominal (U_N) VDC: 5 - 6 - 7 - 9 - 12 - 14 - 18 - 21 - 24 - 28 - 36 - 48 - 60 - 90 - 110 - 125
- Potência Nominal AC/DC/sens.DC VA(50Hz)/W/W: 1.2/0.65/0.5
- Campo de funcionamento AC: (0.8…1.1)U_N
- Campo de funcionamento DC sens. DC: (0.73…1.5)U_N/(0.8…1.5)U_N
- Tensão de Retenção AC/DC: 0.8U_N / 0.4U_N
- Tensão de Desoperação AC/DC: 0.2U_N / 0.1U_N


Características Gerais
- Vida Mecânica AC/DC ciclos: 10 · 10⁶
- Vida Elétrica a Carga Nominal em AC1 ciclos: 100 · 10³
- Tempo de Atuação: Operação/Desoperação: 7/3 (10/3 sensível)
- Isolamento entre a Bobina e os Contatos (1.2/50 µs) kV: 6 (8mm)
- Rigidez Dielétrica entre Contactos Abertos VAC: 1000
- Temperatura Ambiente °C: –40…+85
- Categoria de proteção: RT II ***
- Homologações-Relé (segundo o tipo): EEE, SA, EAC, ENEC, LR, RINA, CRUUS, DVE
